PIAP IBIS®

PIAP IBIS® robot EOD do działań pirotechnicznych oraz rozpoznania. Po zamontowaniu dodatkowych urządzeń może być wykorzystywany między innymi do neutralizacji niebezpiecznych ładunków, rozpoznania chemicznego czy działań ratowniczych.

Sześciokołowa platforma mobilna z niezależnym napędem na każde z kół sprawia, że robot z łatwością porusza się w trudnym i zróżnicowanym terenie. PIAP IBIS® jest szybkim robotem EOD  (10 km/h). Konstrukcja zawieszenia bazy mobilnej zapewnia optymalny kontakt kół z podłożem. Manipulator z wysuwnym ramieniem gwarantuje duży zasięg (ponad trzy metry) i duży zakres ruchu w każdej płaszczyźnie.

  Ulotka PIAP IBIS® 0.33 MB

Dane techniczne

( wszystkie wagi i wymiary są przybliżone i mogą ulec zmianie bez powiadomienia )

Wymiary (przy złożonym ramieniu)

135 x 88 x 125 cm (dł./sz./wys.)

Masa całkowita

320 kg

Prędkość

do 10 km/h

Udźwig

do 50 kg

Zasięg manipulatora

3,3 m

Liczba stopni swobody

6 + zacisk szczęk chwytaka

Liczba kamer

4

Czas pracy robota przy zasilaniu z akumulatorów

ok. 4 h (w zależności od wykonywanej misji)

Układ napędowy

kołowy

Akcesoria

Uchwyt do bezodrzutowego wyrzutnika pirotechnicznego z kamerą i wskaźnikami laserowymi (CSL Vulkan)
uchwyt-do-wyrzutnika-pirotechnicznego

Wyposażenie:
– kamera z oświetlaczami IR do użytku w dzień i w nocy
– lasery (2szt)
– włącznik bezpieczeństwa

  • waga [kg]: 2,1
  • wymiary [cm]: 12-20 (szer) x14 (wys) x 11(dł)
Uchwyt do strzelby z kamerą i celownikiem kolimatorowym
uchwyt-do-strzelby
  • umożliwia zamontowanie strzelby typu Benelli M4 Super 90
  • wyposażony w celownik laserowy, złącze akcesoriów i włącznik bezpieczeństwa
  • materiały: stal + aluminium
  • waga [ kg]: 3
  • wymiary [cm]: 68 (dł) x24 (wys) x10,5 (szer)
Uchwyty do urządzeń RTG
uchwyt-do-rtg
  • Robot IBIS może współpracować z urządzeniem rentgenowskim składającym się z generatora promieniowania oraz ekranu. Urządzenie rentgenowskie musi być zainstalowane
    w uchwycie
  • Uchwyt urządzenia rentgenowskiego składa się z:
    – uchwytu do zaciskania w chwytaku
    – wysięgnika teleskopowego
    – uchwytu ekranu
    – uchwytu generatora promieniowania
Uchwyt do czujnika oparów materiałów wybuchowych
noimage
Uchwyt do czujnika skażeń chemicznych
uchwyt-ap2c
Wymienne szczęki (kształtowe)
szczeki-ksztaltowe
Wymienne szczęki przedłużane
szczeki-przedluzane
Wymienne szczęki do przedmiotów wielkogabarytowych
szczeki-wielkogabarytowe
Pasywna nawijarka światłowodowa do 300 m
pasywna-nawijarka
  • umożliwia sterowanie robotem przy braku łączności radiowej
  • niezbędna do podłączenia repeater’a
  • ręczna nawijarka światłowodowa składa się z:
    – Korpusu
    – Korby
    – Przewodu światłowodowego krótkiego
    – Przewodu światłowodowego długiego (nawiniętego na bębnie)
    – Uchwytów mocujących do szyny RIS
  • waga [kg]: 3,1
  • wymiary [cm]: 21(dł) x 25(szer) x 28(wys)
  • parametry techniczne światłowodu:
    – Minimalny promień gięcia 25mm;
    – Maksymalna siła rozciągająca 300N (30,5 kg).
    – dostępne długości [m]: 150, 300
Aktywna nawijarka światłowodowa do 300 m
aktywna-nawijarka-swiatlowod
  • umożliwia sterowanie robotem przy braku łączności radiowej
  • długość przewodu: do 300m
  • waga [kg]:6,15
  • wymiary [cm]: 28(dł) x23(szer) x24(wys)
Magistrala do zdalnego odpalania ładunków wybuchowych
magistrala-do-odpalania-ladunkow
  • do zdalnego odpalania ładunków wybuchowych
Zestaw anten zewnętrznych
noimage

pozwala zwiększyć zasięg komunikacji radiowej podczas sterowania z pojazdów lub pomieszczeń

Zestaw negocjacyjny
zestaw-negocjacyjny
  • Robot PIAP IBIS przystosowany jest do współpracy z zestawem negocjacyjnym składającym się z dwóch mikrofonów i jednego głośnika, zainstalowanych w bazie mobilnej oraz mikrofonu podłączanego do panelu sterowania
  • zestaw negocjacyjny wymaga sterowania światłowodowego
Cyfrowy rejestrator audio/video
rejestrator

Cyfrowy rejestrator do nagrywania obrazu otrzymanego z robota

Nożyce hydrauliczne
nozyce
Prądownica strażacka / Armatka wodna
th_ibis_5
Pilot – mały panel sterowniczy
a-pilot
  • mały panel sterujący, umożliwiający kierowanie robotem
  • wewnętrzny akumulator (ładowarka 230v)
  • waga[kg]:0,43
  • wymiary [cm]: 16,5(dł)x11(szer)x3,5 [+3,5 joysticki](wys)
  • zasięg [m]: 10 (w przestrzeni otwartej)
  • czas pracy: szacowany na min 1 godz
Akumulator zapasowy stanowiska operatorskiego
bateria
    • Zapasowy akumulator do stanowiska operatorskiego
Akumulator zapasowy bazy mobilnej
bateria
        • Zapasowy akumulator do bazy mobilnej
Zasilacz sieciowy stanowiska operatorskiego 110 V - 230 V
noimage
              • Umożliwia ciągłą pracę stanowiska operatorskiego podczas podłączenia do źródła prądu
Stacja przekaźnikowa
a-stacja
              • 2 krotnie zwiększa zdolności operacyjne robota
              • Wymaga podłączenia światłowodu lub pasywnej nawijarki światłowodowej
Wybijak do szyb
wybijak
              • wybijak pracuje automatycznie i nie wymaga
                dodatkowych czynności obsługowych.
              • wybijak składa się z:
                – grota zakończonego węglikiem spiekanym i układu
                młotka wewnętrznego. Obejma umożliwia uchwycenie wybijaka przez
                szczęki chwytaka

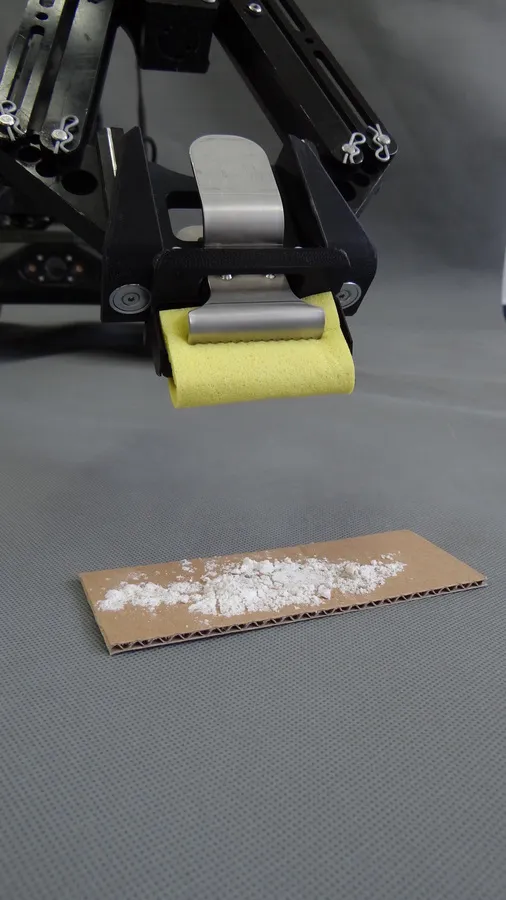

Akcesoria do CBRN
akcesoria-cbrn
              • Wymazówka środowiskowa
              • Próbnik podłoża
              • Zestaw próbników kryminalistycznych
              • Adsorber SPME
              • R-Sensor (zintegrowany EKO-C)
Wielofunkcyjne urządzenie pirotechniczne PIAP MULTISTRIKER
a-multi-striker
              • Wybijanie szyb, dziur w powierzchniach, opraw zamkowych i innych małych elementów (zasada „kafara”)
              • Przebijanie przedmiotów np. opony
              • Rozbijanie zawiasów
              • Przecinanie metalowych prętów, kabli, drutów, łańcuchów, rurek
              • Odcinanie elementów
              • Inicjowanie lontów nieelektrycznych systemów detonacji jak STS, NDS, NONEL
              • Podstawowe końcówki robocze:
                – Nożyce do cięcia kabli, drutów i prętów;
                – Wybijaki do szyb oraz innych elementów;
                – Przebijaki;
                – Wyzwalacze do inicjowania wybuchu za pomocą nieelektrycznych systemów detonacji;
                – Noże (ostrza) odcinające;
                – możliwość zaprojektowania końcówek na konkretne zapotrzebowanie użytkownika
Urządzenie diagnostyczne
urzadzenie-diagnostyczne
              • do identyfikacji błędów i usterek robota
              • do zmian ustawień i konfiguracji robota
              • złącze akcesoriów i SVGA
Kamera noktowizyjna
scout_1
              • umożliwia widzenie w nocy
              • mocowana przy kamerze chwytakowej
              • zasilanie z robota
              • funkcja zdalnego wyłączania przy przełączaniu widoku kamery
              • wymiary [cm]: 20(dł) x 9 (wys) x  ?(szer)
Zestaw holowniczy
noimage
              • lina z hakiem do ciągnięcia samochodu

Deklarujemy gotowość modyfikacji robota oraz wyposażenia opcjonalnego zgodnie z potrzebami użytkownika.
