PIAP GRYF®

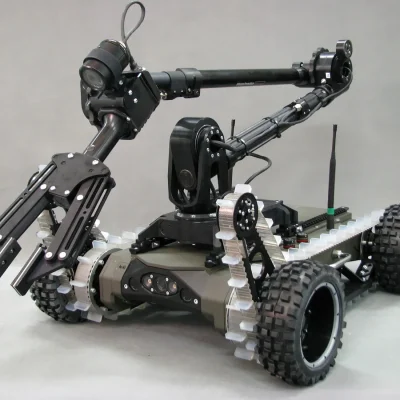

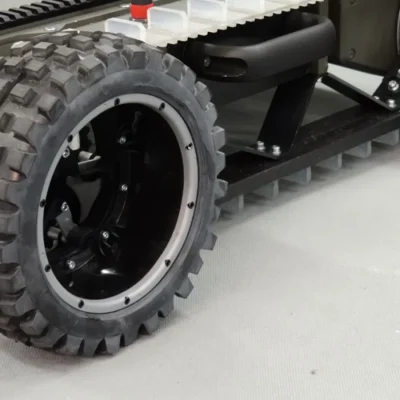

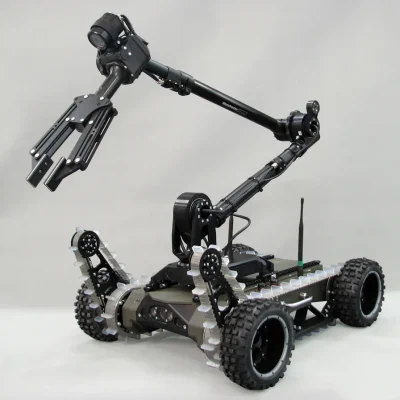

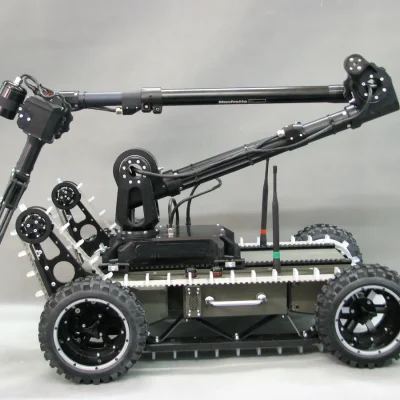

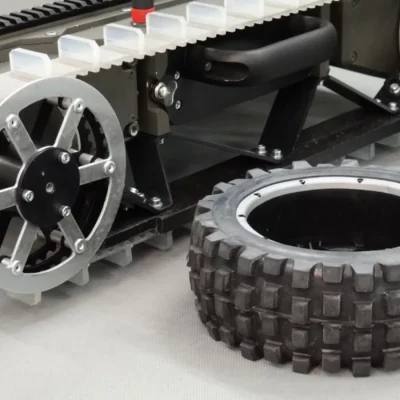

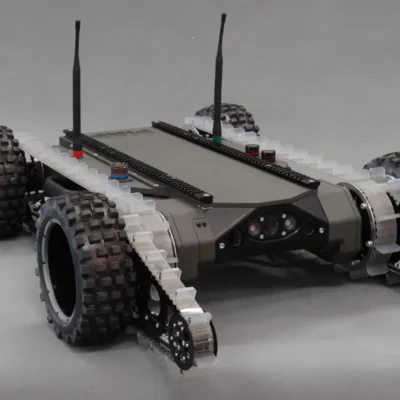

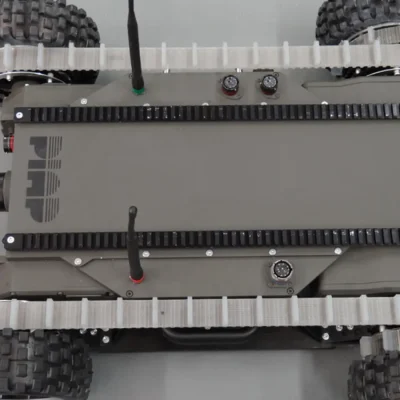

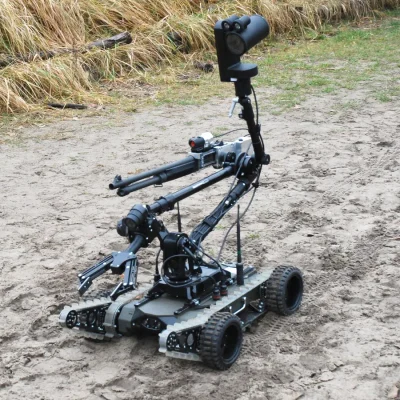

PIAP GRYF® to mobilny robot EOD pirotechniczny wykorzystywany do rozpoznania terenu i miejsc trudnodostępnych. Koła robota mogą być łatwo zdemontowane, co zmniejsza gabaryty robota, a tym samym ułatwia prowadzenie akcji w wąskich przestrzeniach.Dzięki zastosowanym napędom robot EOD PIAP GRYF sprawnie pokonuje nierówności terenu i przeszkody o kącie nachylenia do 45°. Cechą szczególną robota jest doskonała manewrowość. Niewielka masa ułatwia transport i przenoszenie robota, a jego modułowa konstrukcja pozwala na szybką i łatwą zmianę dodatkowego oprzyrządowania.
ULOTKA PIAP GRYF®
Dane techniczne
(Podane parametry dotyczą podstawowej wersji produktu. Wszystkie parametry, wagi oraz wymiary są przybliżone i mogą ulec zmianie w celu dostosowaniu do potrzeb klienta)
| Wymiary (przy złożonym ramieniu) | 95 x 60 x 55 cm (dł./sz./wys.) |
| Długość robota + przednie gąsienice | 95 cm |
| Masa całkowita | 47 kg |
| Prędkość | do 6,5 km/h; 8km/h* na zamówienie |
| Udźwig | do 15 kg |
| Zasięg manipulatora | 2,2 m |
| Liczba stopni swobody | 5 + zacisk szczęk chwytaka, dodatkowo manualnie wysuwane ramię teleskopowe |

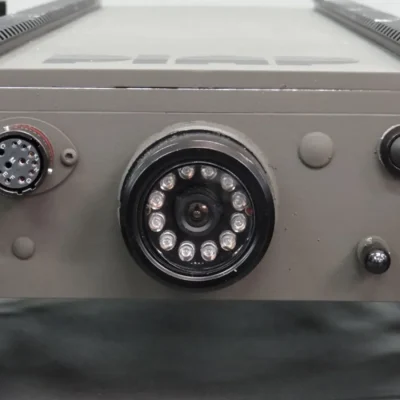

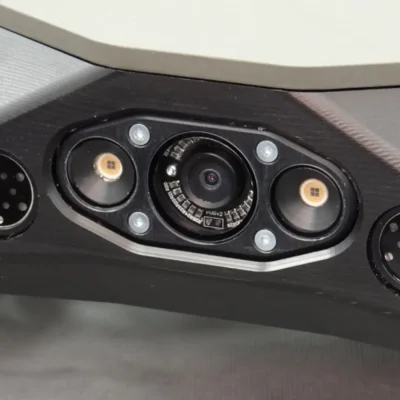

| Liczba kamer | 4 |
| Czas pracy robota przy zasilaniu z akumulatorów | 2 h |
| Układ napędowy | kołowo-gąsiennicowy |
Akcesoria

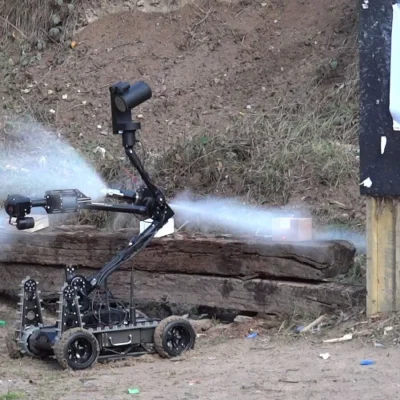

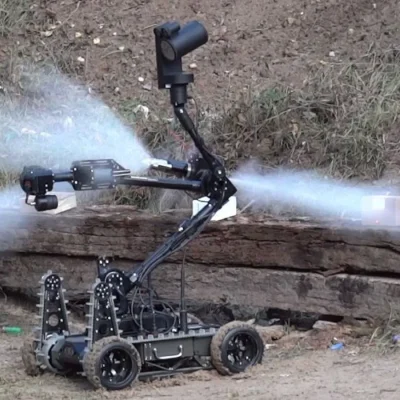

Uchwyt do bezodrzutowego wyrzutnika pirotechnicznego z kamerą i wskaźnikami laserowymi (CSL Vulkan)
- Wyposażenie:
- kamera z oświetlaczami IR do użytku w dzień i w nocy
- lasery (2szt)
- włącznik bezpieczeństwa
- waga [kg]: 2,1
- wymiary [cm]: 12-20 (szer) x14 (wys) x 11(dł)
Uchwyt do strzelby z kamerą i celownikiem kolimatorowym
umożliwia zamontowanie strzelby typu Benelli M4 Super 90- wyposażony w celownik laserowy, złącze akcesoriów i włącznik bezpieczeństwa
- materiały: stal + aluminium
- waga [ kg]: 3
- wymiary [cm]: 68 (dł) x24 (wys) x10,5 (szer)
Robot PIAP GRYF może współpracować z urządzeniem rentgenowskim składającym się z generatora promieniowania oraz ekranu. Urządzenie rentgenowskie musi być zainstalowane
w uchwycie- Uchwyt urządzenia rentgenowskiego składa się z:
- uchwytu do zaciskania w chwytaku
- wysięgnika teleskopowego
- uchwytu ekranu
- uchwytu generatora promieniowania
Uchwyt do czujnika oparów materiałów wybuchowych
Uchwyt do czujnika skażeń chemicznych
Pasywna nawijarka światłowodowa do 300 m
- umożliwia sterowanie robotem przy braku łączności radiowej
- niezbędna do podłączenia repeater’a
- ręczna nawijarka światłowodowa składa się z:
- Korpusu
- Korby
- Przewodu światłowodowego krótkiego
- Przewodu światłowodowego długiego (nawiniętego na bębnie)

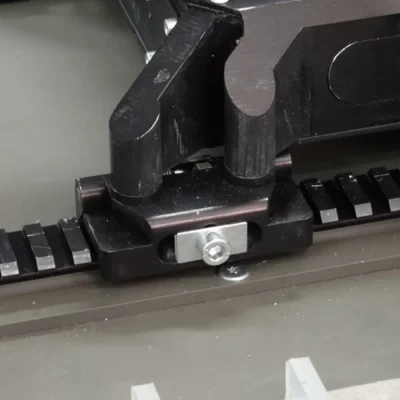

- Uchwytów mocujących do szyny RIS
- waga [kg]: 3,1
- wymiary [cm]: 21(dł) x 25(szer) x 28(wys)
- parametry techniczne światłowodu:
- Minimalny promień gięcia 25mm;
- Maksymalna siła rozciągająca 300N (30,5 kg).
- dostępne długości [m]: 150, 300

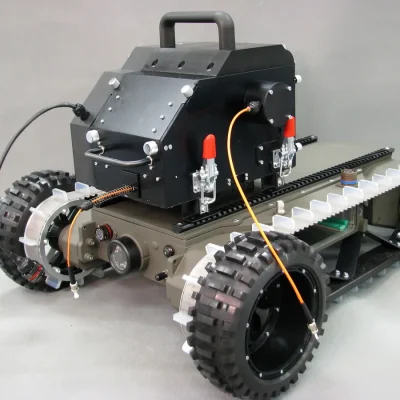

Aktywna nawijarka światłowodowa do 300 m
umożliwia sterowanie robotem przy braku łączności radiowej- długość przewodu: do 300m
- waga [kg]:6,15
- wymiary [cm]: 28(dł) x23(szer) x24(wys)
Magistrala do zdalnego odpalania ładunków wybuchowych
do zdalnego odpalania ładunków wybuchowych

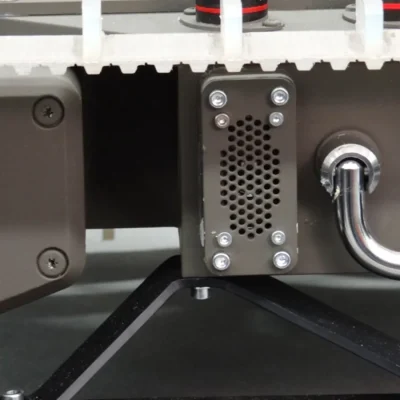

Robot PIAP GRYF posiada dwukierunkową łączność audio pomiędzy robotem i konsolą sterowania. Domyślnie aktywny jest kanał audio przesyłający dźwięk z mikrofonów robota do głośnika umieszczonego w konsoli sterowania. Aktywacja kanału przesyłającego dźwięk z mikrofonu konsoli sterowania do głośnika robota wymaga przyciśnięcia i przytrzymania przycisku PTT (Push To Talk).
Pilot – mały panel sterowniczy
mały panel sterujący, umożliwiający kierowanie robotem- wewnętrzny akumulator (ładowarka 230v)
- waga[kg]:0,43
- wymiary [cm]: 16,5(dł)x11(szer)x3,5 [+3,5 joysticki](wys)
- zasięg [m]: 10 (w przestrzeni otwartej)
- czas pracy: szacowany na min 1 godz
Akumulator zapasowy panelu sterowania
Zapasowy akumulator do stanowiska operatorskiego
Zasilacz sieciowy stanowiska operatorskiego 110 V – 230 V
Umożliwia ciągłą pracę stanowiska operatorskiego podczas podłączenia do źródła prądu
2 krotnie zwiększa zdolności operacyjne robota- pozwala zwiększyć zasięg komunikacji radiowej podczas sterowania z pojazdów lub pomieszczeń
wybijak pracuje automatycznie i nie wymaga
dodatkowych czynności obsługowych.- wybijak składa się z:
- grota zakończonego węglikiem spiekanym i układu
młotka wewnętrznego. Obejma umożliwia uchwycenie wybijaka przez
szczęki chwytaka
- grota zakończonego węglikiem spiekanym i układu

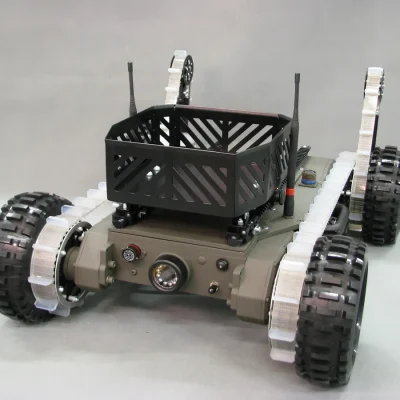

Metalowy koszyk transportowy ułatwiający bezpieczny przewóz ciężkiego ładunku
Wymazówka środowiskowa- Próbnik podłoża
- Zestaw próbników kryminalistycznych
- Adsorber SPME
- R-Sensor (zintegrowany EKO-C)
Wielofunkcyjne urządzenie pirotechniczne PIAP MULTISTRIKER
Wybijanie szyb, dziur w powierzchniach, opraw zamkowych i innych małych elementów (zasada „kafara”)- Przebijanie przedmiotów np. opony
- Rozbijanie zawiasów
- Przecinanie metalowych prętów, kabli, drutów, łańcuchów, rurek
- Odcinanie elementów
- Inicjowanie lontów nieelektrycznych systemów detonacji jak STS, NDS, NONEL
- Podstawowe końcówki robocze:
- Nożyce do cięcia kabli, drutów i prętów;
- Wybijaki do szyb oraz innych elementów;
- Przebijaki;
- Wyzwalacze do inicjowania wybuchu za pomocą nieelektrycznych systemów detonacji;
- Noże (ostrza) odcinające;
- Możliwość zaprojektowania końcówek na konkretne zapotrzebowanie użytkownika.
do identyfikacji błędów i usterek robota- do zmian ustawień i konfiguracji robota
- złącze akcesoriów i SVGA

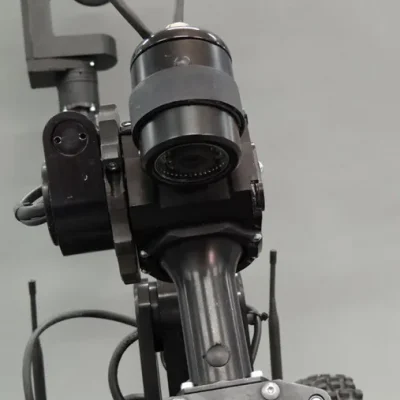

umożliwia widzenie w nocy- mocowana przy kamerze chwytakowej
- zasilanie z robota
- funkcja zdalnego wyłączania przy przełączaniu widoku kamery
- wymiary [cm]: 20(dł) x 9 (wys) x ?(szer)
Podane parametry dotyczą podstawowej wersji produktu. Deklarujemy gotowość modyfikacji robota oraz wyposażenia opcjonalnego zgodnie z potrzebami użytkownika.
